Guide de câblage pas-à-pas : Installer une batterie Lithium, un Booster DC/DC et un Convertisseur sans être électricien

Vous entendez parler d'autonomie totale, de pouvoir brancher une machine à café comme à la maison, et de charger votre batterie à toute vitesse en roulant. Le secret de cette liberté, c'est le passage au Lithium (LiFePO4) associé à un booster de charge et un convertisseur de puissance. Mais quand on ouvre le capot ou le coffre de son camping-car, la vue de tous ces fils peut faire peur.

Pas de panique. Ce guide a été conçu spécialement pour les débutants. Nous allons vous expliquer simplement comment interconnecter ces trois éléments majeurs en toute sécurité, sans jargon incompréhensible.

1. Comprendre le rôle de chaque appareil (Le trio gagnant)

Avant de brancher le moindre fil, il est indispensable de comprendre à quoi sert chaque boîte que vous allez installer :

• La Batterie Lithium (LiFePO4) : C'est votre réservoir d'énergie. Contrairement à vos anciennes batteries au plomb ou AGM qui rendent l'âme si on les vide à plus de 50%, la batterie Lithium peut être vidée presque totalement (jusqu'à 90%) sans s'abîmer, et elle fournit une tension stable du début à la fin.
• Le Booster DC/DC (Chargeur en roulant) : C'est le chef d'orchestre entre votre moteur et votre batterie Lithium. Les camping-cars modernes (normes Euro 6 avec alternateurs intelligents) coupent la charge dès que la batterie du moteur est pleine, laissant votre batterie cellule vide. De plus, une batterie Lithium est tellement "gourmande" qu'elle pourrait aspirer trop de courant d'un coup et griller un alternateur classique. Le Booster aspire le courant de l'alternateur, le transforme proprement (tension et ampérage adaptés) et force la charge de votre batterie Lithium à 100% pendant que vous roulez.
• Le Convertisseur 12V/230V : La batterie stocke du 12V (courant continu), mais votre chargeur de vélo électrique, votre ordinateur ou votre machine à café fonctionnent en 230V (courant alternatif). Le convertisseur fait ce travail de transformation. On choisit un modèle "Pur Sinus" pour avoir une qualité de courant identique, voire meilleure, que celle d'une prise de maison.

2. Le cheminement logique des câbles (Étape par Étape)

Considérez votre nouvelle batterie Lithium comme le point central de votre installation. Tout va partir ou arriver d'elle.

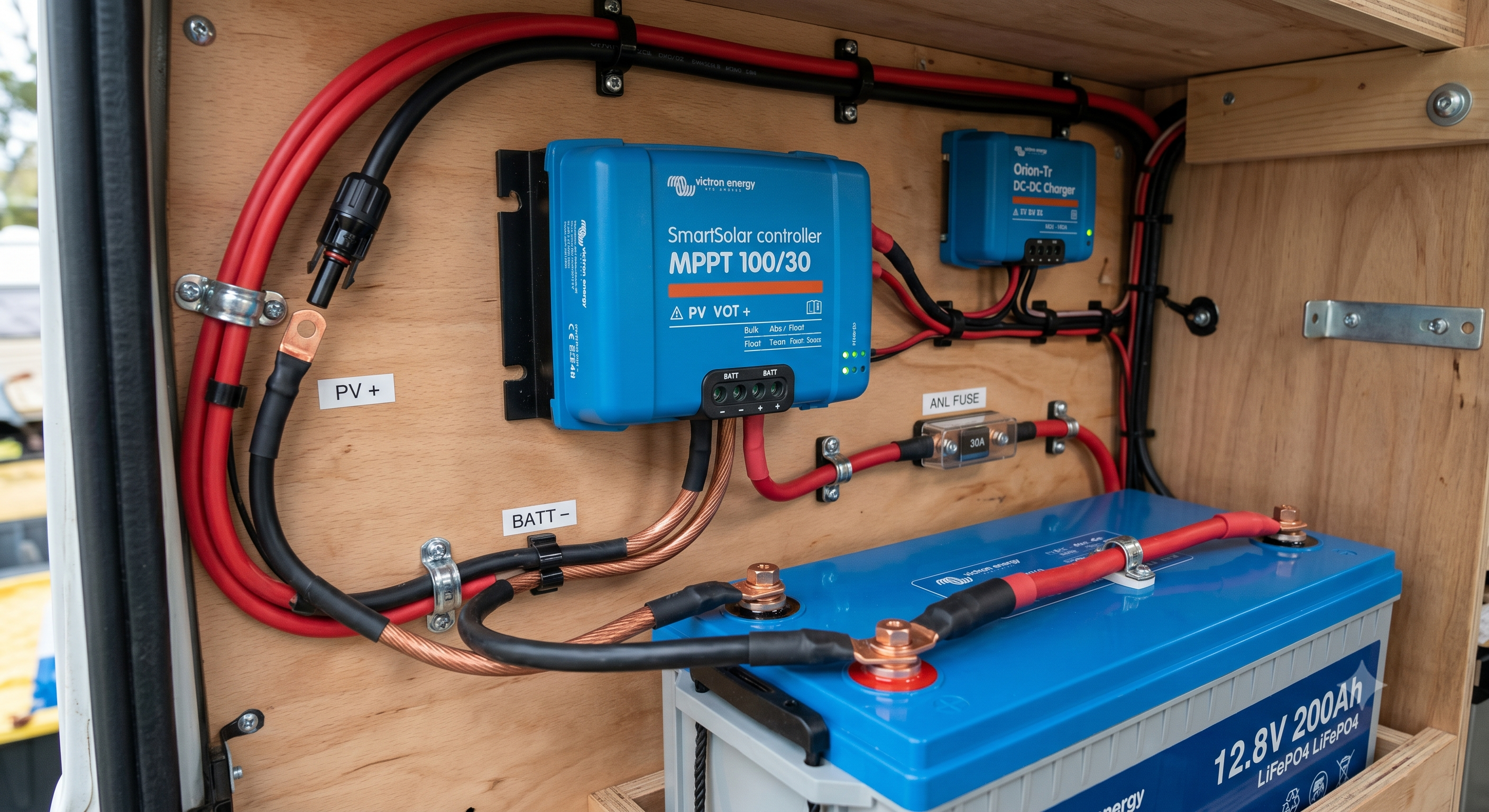

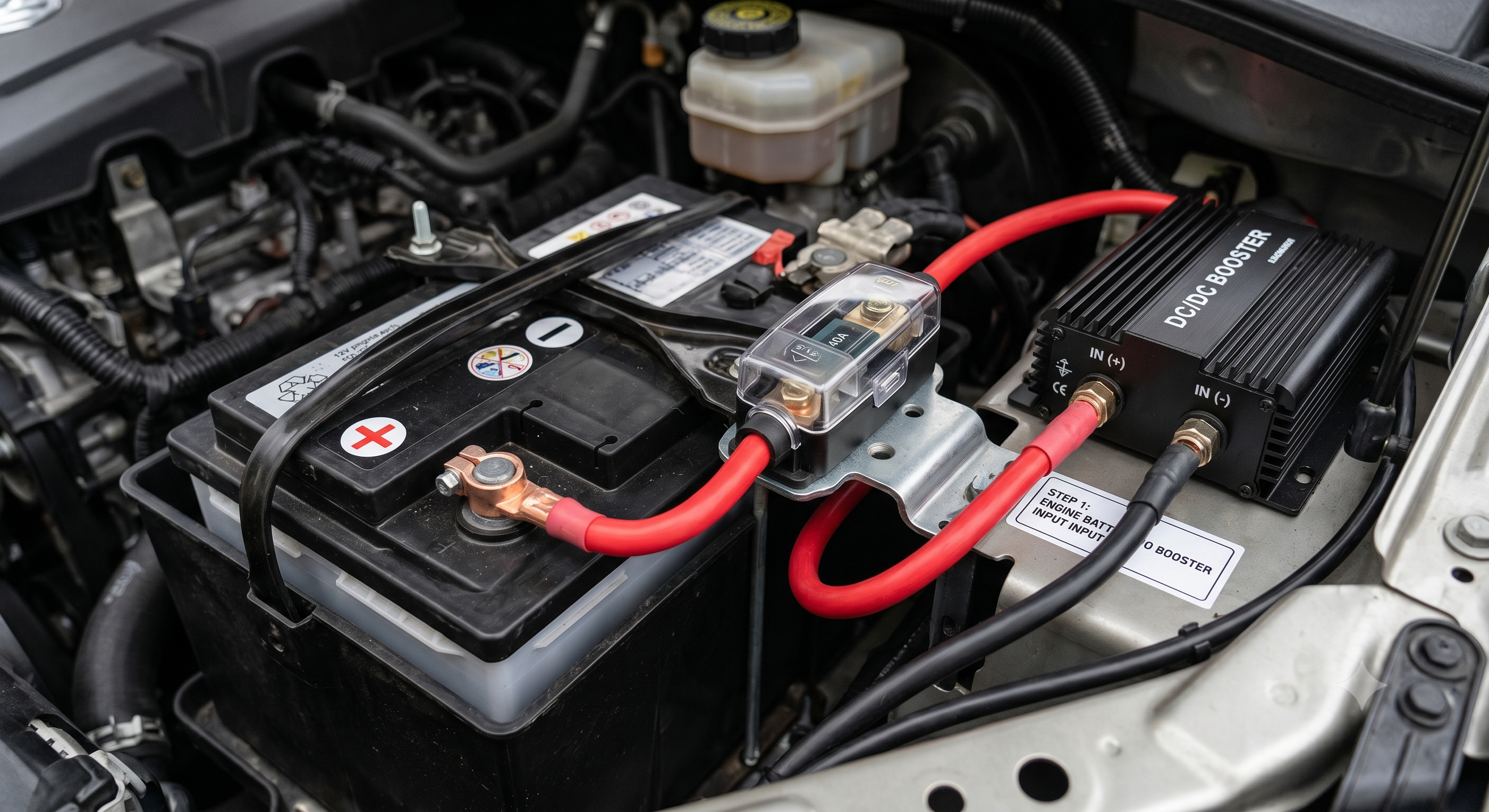

Étape A : Installer le Booster DC/DC (Circuit de charge)

Le Booster possède généralement deux côtés bien distincts : un côté "Entrée" (Input) relié à la batterie du moteur, et un côté "Sortie" (Output) relié à la batterie Lithium.

1. Connectez un câble rouge sur la borne positive (+) de votre batterie moteur. Placez immédiatement un fusible de protection (ex: 40A) à moins de 20 cm de cette batterie.
2. Tirez ce câble jusqu'à la borne IN (+) du Booster.
3. Repartez de la borne OUT (+) du Booster avec un câble rouge, remettez un fusible de protection, et connectez-le sur la borne (+) de votre nouvelle batterie Lithium.
4. Reliez la borne négative (-) du Booster à la borne (-) de la batterie Lithium avec un câble noir. Pour que le système fonctionne, la batterie moteur et la batterie Lithium doivent partager la même masse (le châssis métallique du véhicule).
5. Le fil signal (D+) : C'est un petit fil très fin. Il doit être branché sur un "+" qui ne s'allume que lorsque le moteur tourne (on le trouve derrière l'alternateur ou sur le bloc électrique d'origine). Il sert à dire au Booster : "Le moteur est en marche, tu peux commencer à charger sans vider la batterie moteur à l'arrêt".

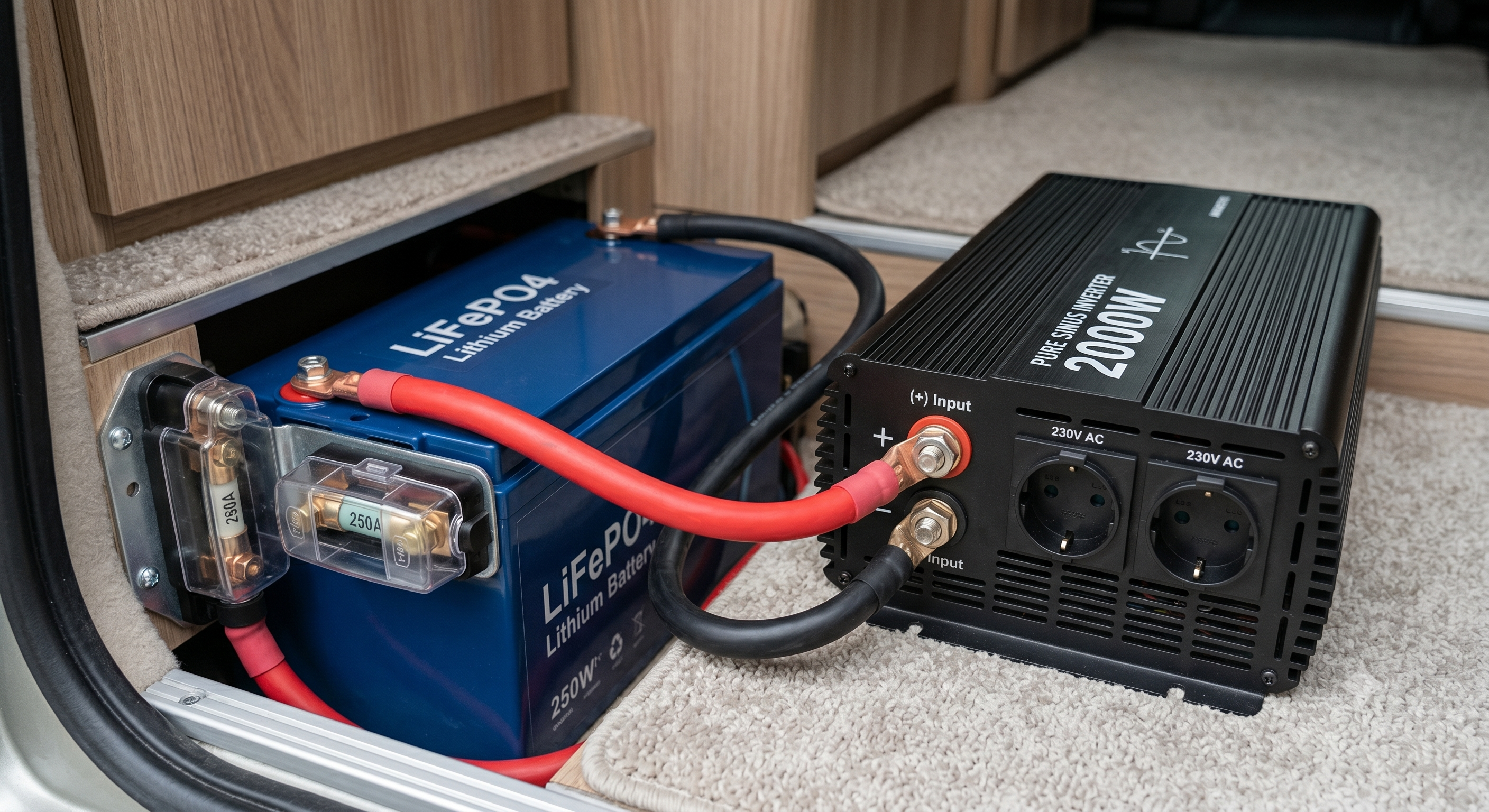

Étape B : Installer le Convertisseur 230V (Circuit de puissance)

Le convertisseur réclame énormément d'énergie d'un coup. Il ne doit jamais être branché sur la centrale électrique d'origine du camping-car (les boîtiers de type EBL, Schaudt, CBE, etc.), car leurs circuits internes fondraient instantanément.

1. Utilisez des câbles très gros (voir tableau ci-dessous) et **les plus courts possibles** (idéalement moins d'un mètre). Plus le câble est long, plus vous perdez de la puissance, ce qui fait biper et couper le convertisseur.
2. Reliez la borne (+) de la batterie Lithium à l'entrée (+) du convertisseur avec un câble rouge. Insérez un gros fusible (type Mega-Fuse) entre les deux.
3. Reliez la borne (-) de la batterie Lithium à l'entrée (-) du convertisseur avec un câble noir.

3. Le tableau des sections : Comment ne pas se tromper ?

En électricité 12V, on ne choisit pas un câble au hasard. La section (l'épaisseur du cuivre exprimée en mm²) dépend de l'intensité de l'appareil et de la distance à parcourir.

4. Les erreurs de débutants à éviter absolument

Même en suivant un schéma, quelques détails d'exécution font toute la différence entre une installation professionnelle et un bricolage dangereux :

• Le piège du fusible mal placé : Un fusible protège le câble qui se trouve *après* lui. Si vous mettez le fusible du convertisseur près du convertisseur au lieu de le mettre près de la batterie, et que le câble se coince dans une charnière et touche la carrosserie en chemin, le câble brûlera sans que le fusible ne s'en aperçoive. Toujours à moins de 20 cm de la batterie !
• Les connexions "lâches" : Si une cosse flotte un peu ou si un bornier à vis n'est pas serré fermement, le courant va forcer pour passer. Cela crée un point chaud (comme une résistance de radiateur). Utilisez de vraies cosses en cuivre tubulaire et serrez fortement. Pour les gros câbles (25 à 50 mm²), oubliez les petites pinces plates : louez ou achetez une pince à sertir hydraulique.
• Ne pas isoler les outils : Lors du montage, si votre clé à cliquet touche en même temps la borne (+) de la batterie et une partie métallique du siège (la masse), vous provoquez un arc électrique terrifiant qui peut souder l'outil et détruire la batterie. Enroulez du ruban adhésif d'électricien autour du manche de vos outils pour travailler sereinement.
