Alimenter son camping-car en 230V avec une station d’énergie

(Guide & Schéma Hager SFT240)

Profiter de toutes les prises 230V d'origine d'un camping-car ou d'un van sans être raccordé à la borne d'un camping est le graal de l'autonomie. Avec l'arrivée des stations d'énergie portables et des convertisseurs performants, la tentation est grande de réinjecter directement le courant dans le circuit du véhicule. Pourtant, sans un système de bascule physique et sécurisé, c'est l'accident garanti au premier branchement extérieur.

Dans ce guide pratique, découvrez comment brancher en toute sécurité une station électrique (comme la Bluetti AC70P) ou un convertisseur sur votre tableau électrique grâce à l'inverseur de source modulaire Hager SFT240.

Pourquoi l'inverseur de source manuel est-il obligatoire ?

En 230 volts alternatif, le danger absolu s'appelle le retour de courant (ou conflit de phase non synchronisé). Si vous injectez du courant produit par votre batterie alors que votre prise extérieure P17 est raccordée au réseau domestique ou à la borne d'un camping, les deux ondes entrent en collision frontale.

• Le risque sans inverseur : Un court-circuit instantané et destructeur, la destruction irrémédiable de votre convertisseur ou station Bluetti, et un départ d'incendie dans le tableau.
• La solution mécanique I-0-II : Le commutateur modulaire Hager SFT240 (40A) possède 3 positions. Le passage obligatoire par la position centrale 0 (point mort) coupe totalement la Phase et le Neutre avant d'enclencher la source suivante. Il est matériellement impossible de connecter les deux sources simultanément.

Les 3 règles d'or pour un raccordement 230V sécurisé

1. Ne câblez JAMAIS le chargeur 12V (EBL) en aval de l'inverseur

C'est l'erreur classique des montages amateurs : dans la majorité des camping-cars, la centrale électrique (Schaudt EBL, Nordelettronica, etc.) intègre un chargeur 230V/12V. Si ce chargeur est alimenté par la sortie de l'inverseur, dès que vous basculez sur votre Bluetti, le chargeur démarre et essaie de recharger la batterie... en vidant à toute vitesse votre station d'énergie !

Règle absolue : La ligne d'alimentation 230V du chargeur 12V doit rester raccordée directement sur la Source 1 (avant l'inverseur), pour ne fonctionner qu'en présence d'une vraie borne extérieure.

2. Câble souple et embouts de câblage obligatoires

Tout comme pour le 12V, n'utilisez jamais de câble rigide de maison. Les trépidations de la route finissent par cisailler les brins de cuivre rigides et créer des arcs électriques destructeurs. Utilisez du câble souple 3G2.5 mm² et sertissez impérativement des embouts de câblage sur chaque fil avant vissage dans les bornes à cage du module Hager.

3. La Terre (vert/jaune) ne doit JAMAIS être coupée

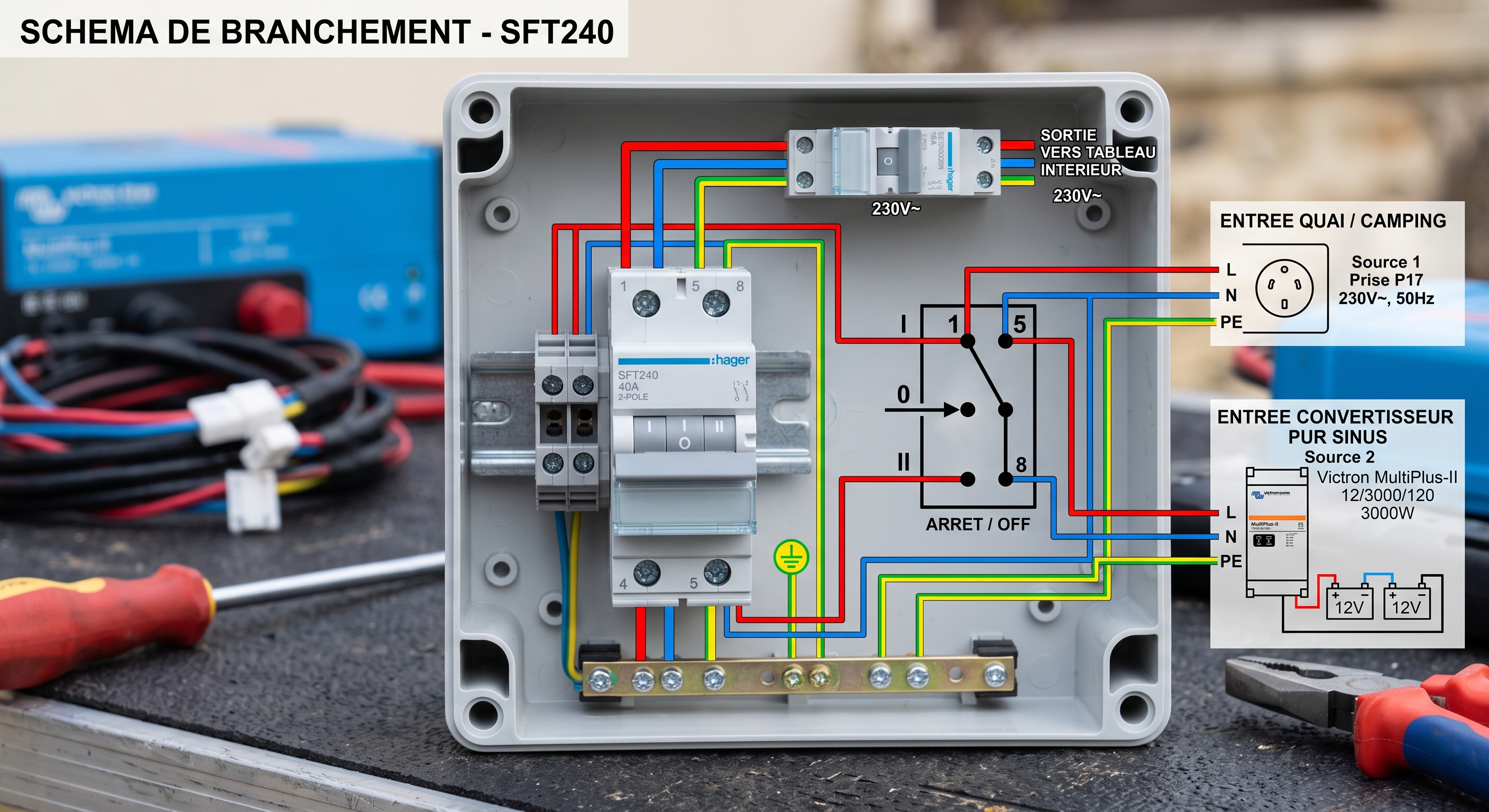

L'inverseur Hager SFT240 est bipolaire : il commute la Phase et le Neutre, ce qui assure une isolation totale. En revanche, le conducteur de protection (Terre) ne passe jamais par l'inverseur. La terre de la prise extérieure, la terre de la station d'énergie et la carrosserie métallique doivent rester connectées ensemble en permanence sur le bornier de terre du coffret.
